Bách Việt United chia sẻ: Khảo sát địa hình bao gồm những gì

Nhiều nhà đầu tư luôn trăn trở tìm hiểu khảo sát địa hình bao gồm những gì để có thể kiểm soát chặt chẽ chất lượng ngay từ giai đoạn khởi tạo. Đội ngũ kỹ sư chuyên nghiệp tại Bách Việt United luôn cam kết mang đến những giải pháp đo đạc tối ưu nhất, giúp khách hàng tiết kiệm tối đa chi phí và đẩy nhanh tiến độ pháp lý.

Khảo sát địa hình bao gồm những gì?

Bước 1: Khảo sát thực địa sơ bộ và lập phương án kỹ thuật

Trước khi đưa hệ thống thiết bị khảo sát địa hình vào hiện trường, đơn vị tư vấn phải tiến hành thu thập tài liệu nền và đánh giá tổng quan khu vực dự án. Các kỹ sư trắc địa sẽ trực tiếp đi thực địa để xác định ranh giới sơ bộ, nhận diện các chướng ngại vật tự nhiên và đánh giá mức độ phức tạp của bề mặt đất.

Dựa trên những thông tin thu thập được, 1 phương án kỹ thuật chi tiết sẽ được lập ra để trình chủ đầu tư phê duyệt. Phương án này quy định rõ các yếu tố kỹ thuật cốt lõi nhằm đảm bảo tính pháp lý và độ chính xác tuyệt đối của dự án.

- Xác định hệ tọa độ và hệ độ cao: Bắt buộc áp dụng hệ quy chiếu quốc gia VN2000 và hệ độ cao quốc gia Hòn Dấu cho mọi công trình tại Việt Nam.

- Lựa chọn tỷ lệ bản đồ: Tùy thuộc vào mục đích sử dụng để chọn tỷ lệ 1/500 cho thiết kế thi công, 1/2000 cho quy hoạch phân khu hoặc 1/5000 cho quy hoạch chung.

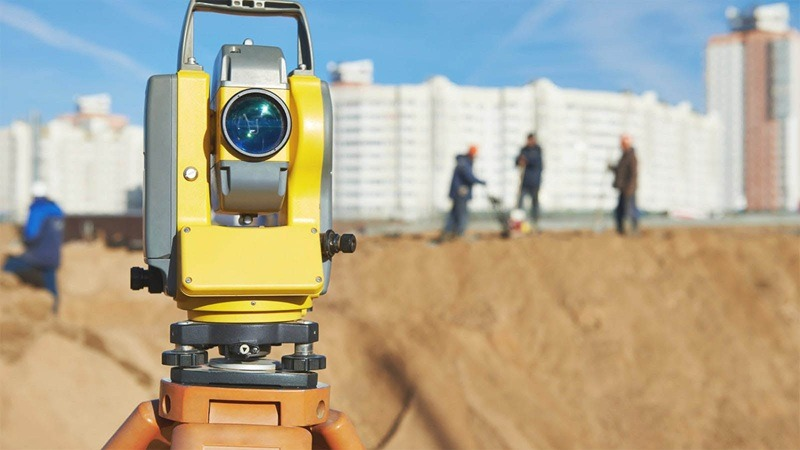

- Bố trí nhân sự và thiết bị: Lên danh sách chi tiết các loại máy móc cần thiết như máy toàn đạc điện tử, thiết bị bay không người lái UAV, máy định vị vệ tinh GNSS.

Bước 2: Xây dựng lưới khống chế tọa độ và độ cao quốc gia

Lưới khống chế được ví như bộ khung xương sống quyết định độ chính xác của toàn bộ bản đồ địa hình sau này. Công tác này bao gồm việc trích lục tọa độ các điểm mốc quốc gia từ Sở Tài nguyên và Môi trường để làm cơ sở đối chiếu chuẩn xác.

Sau đó, các kỹ sư sẽ sử dụng thiết bị thu tín hiệu vệ tinh tĩnh để dẫn truyền tọa độ từ mốc quốc gia về khu vực dự án. Quá trình đo tĩnh thường kéo dài từ 1 giờ đến 4 giờ cho mỗi ca đo nhằm triệt tiêu tối đa sai số do nhiễu tín hiệu vệ tinh trong bầu khí quyển.

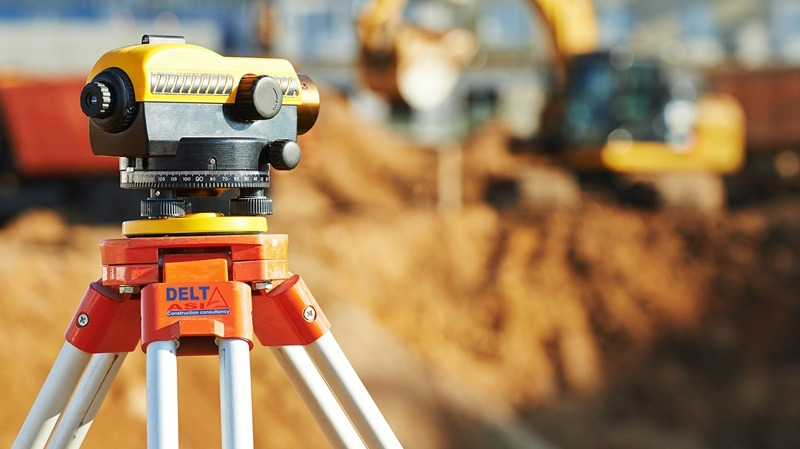

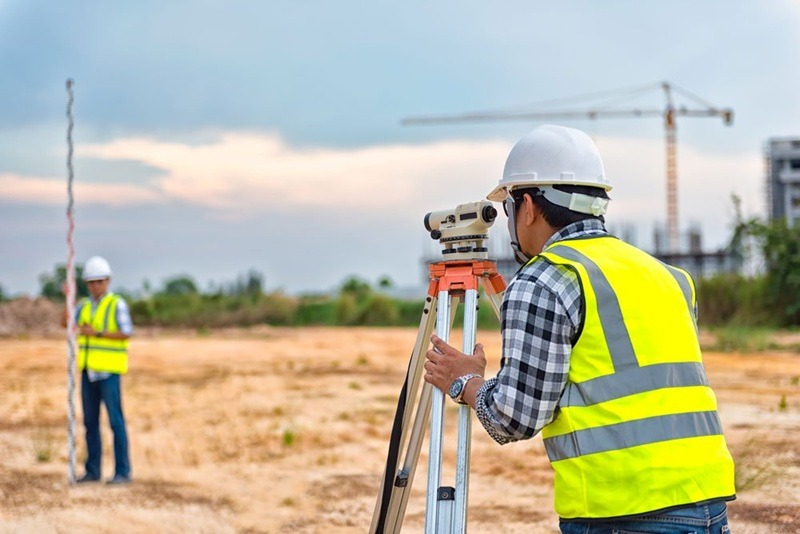

Đối với lưới khống chế độ cao, phương pháp đo thủy chuẩn hình học tia ngắm ngắn được áp dụng cực kỳ nghiêm ngặt. Các tuyến đo được bố trí khép kín để tính toán sai số khép và tiến hành bình sai chặt chẽ trước khi đưa vào sử dụng cho các bước tiếp theo ngoài thực địa.

Bước 3: Đo vẽ chi tiết địa hình và địa vật ngoài thực địa

Đây là công đoạn tốn kém nhiều thời gian và công sức nhất, đòi hỏi các kỹ sư trắc địa phải di chuyển liên tục trên toàn bộ diện tích khu đất. Mọi yếu tố tự nhiên và nhân tạo hiện hữu đều phải được đo đạc kỹ lưỡng và ghi nhận tọa độ 3 chiều bao gồm trục X, trục Y và trục Z.

Các đối tượng bắt buộc phải thu thập dữ liệu bao gồm:

- Địa hình tự nhiên: Cao độ mặt đất, đồi núi, sông suối, ao hồ, thảm thực vật, các khu vực sạt lở và đầm lầy.

- Địa vật nhân tạo: Đường giao thông, nhà cửa, hàng rào, cột điện, hố ga, đường ống cấp thoát nước hiện hữu trên bề mặt.

- Ranh giới pháp lý: Các mốc ranh đất, chỉ giới đường đỏ, hành lang an toàn lưới điện và hành lang bảo vệ nguồn nước ngầm.

Mật độ điểm đo phụ thuộc chặt chẽ vào tỷ lệ bản đồ và độ phức tạp của địa hình. Đối với bản đồ tỷ lệ 1/500, khoảng cách giữa 2 điểm đo chi tiết không được vượt quá 15 m ở khu vực địa hình bằng phẳng và phải dày đặc hơn ở những nơi địa hình thay đổi đột ngột.

Bước 4: Xử lý số liệu nội nghiệp và biên tập bản đồ kỹ thuật

Dữ liệu thô thu thập từ thực địa sẽ được trút vào hệ thống máy tính cấu hình cao để các kỹ sư tiến hành xử lý nội nghiệp. Các phần mềm kỹ thuật chuyên dụng như AutoCAD, Civil 3D hoặc MicroStation được sử dụng linh hoạt để nối các điểm đo lại thành hình tuyến và địa vật hoàn chỉnh.

1 trong những hạng mục quan trọng nhất là công tác nội suy và vẽ các đường đồng mức hay còn gọi là đường bình độ. Đường đồng mức giúp thể hiện độ dốc và hình thái nhấp nhô của bề mặt đất, là cơ sở dữ liệu cốt lõi để tính toán khối lượng đào đắp sau này.

Bên cạnh đó, kỹ sư sẽ gắn các ký hiệu tiêu chuẩn cho từng loại địa vật theo đúng quy định hiện hành của Bộ Tài nguyên và Môi trường. Bản vẽ cuối cùng phải thể hiện đầy đủ thông tin, rõ ràng, trực quan và dễ đọc cho các kỹ sư thiết kế kiến trúc và kết cấu hạ tầng.

Bước 5: Kiểm tra chất lượng, nghiệm thu và bàn giao hồ sơ

Sản phẩm bàn giao cho chủ đầu tư đa dạng và đảm bảo đầy đủ tính pháp lý. Bộ hồ sơ tiêu chuẩn được đóng gói bao gồm:

- Báo cáo tổng kết kỹ thuật khảo sát địa hình có chữ ký của chủ nhiệm đồ án và đóng dấu pháp nhân của công ty.

- Bản đồ địa hình được in trên giấy khổ lớn A0 và file mềm định dạng kỹ thuật số DWG.

- Sổ đo chi tiết ngoài thực địa, bảng tính bình sai lưới tọa độ và bảng tính khép góc độ cao.

- Mô hình độ cao kỹ thuật số DEM nếu khách hàng có yêu cầu sử dụng cho công tác thiết kế 3D.

Đội ngũ kỹ sư tại Bách Việt United luôn chủ động cập nhật nhanh nhất các thông tư và quy chuẩn mới để áp dụng ngay vào quy trình sản xuất. Chúng tôi không chỉ cung cấp những bản vẽ kỹ thuật khô khan, mà mang đến những giải pháp quản trị dữ liệu không gian thông minh, giúp tối ưu hóa mọi quyết định đầu tư của bạn.
