Chọn thang máng cáp thế nào để bền, an toàn và tối ưu chi phí cho công trình?

Cùng một tuyến cáp, nhưng chọn sai vật liệu hay mua thiếu phụ kiện có thể khiến tiền sửa chữa vượt xa khoản tiết kiệm lúc đầu. Năm nhóm câu hỏi dưới đây giúp kỹ sư và chủ đầu tư mua thang máng cáp đúng nhu cầu, không thừa cũng không thiếu.

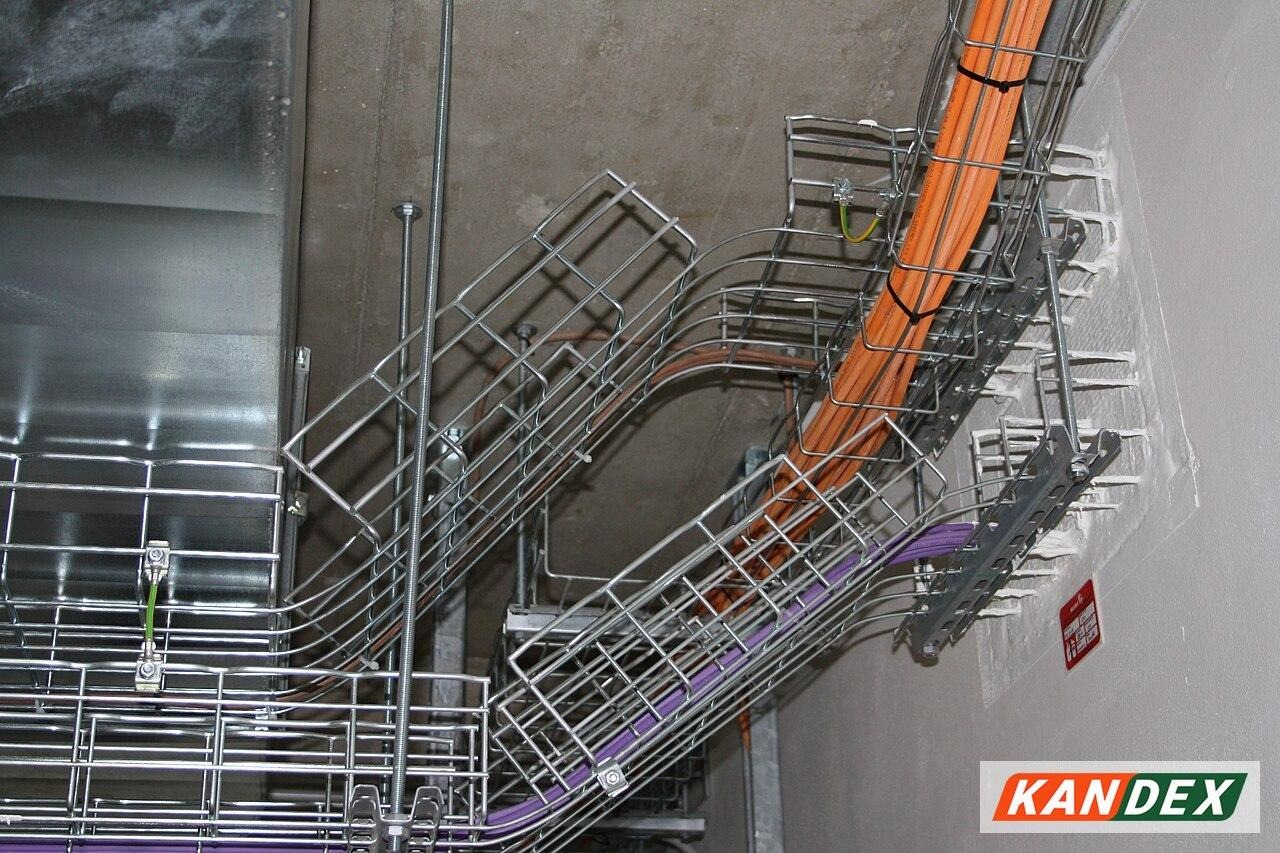

Tuyến máng lưới và thang cáp đi qua nhiều điểm rẽ trong tầng kỹ thuật. Ảnh minh họa: Wikimedia Commons (CC0).

Bước 1: Đọc đúng môi trường trước khi chọn vật liệu

Không có vật liệu nào hợp với mọi công trình. ISO 12944-2 chia mức ăn mòn của môi trường thành sáu cấp, từ C1 (rất thấp) đến CX (cực cao). Biết công trình thuộc cấp nào sẽ loại ngay các phương án thừa hoặc thiếu.

Trong nhà, khô ráo

Văn phòng, trường học, khách sạn, trung tâm thương mại thuộc nhóm C1–C2. Ở đây, tôn mạ kẽm hoặc tôn sơn tĩnh điện là đủ dùng. Chi tiền cho inox hay nhúng nóng ở những vị trí này thường là lãng phí.

Ngoài trời và nhà xưởng ẩm

Xưởng chế biến thực phẩm, khu giặt là, tuyến cáp ngoài trời ở đô thị hay khu công nghiệp thường thuộc C3–C4. Lựa chọn quen thuộc là thép nhúng kẽm nóng sau khi đã gia công xong. Tôn ZAM, với lớp phủ gồm kẽm, nhôm và magie, là phương án mới hơn mà các hãng thép giới thiệu là giữ mép cắt tốt hơn tôn kẽm thường.

Ven biển và khu hóa chất

Nhà máy gần biển, cảng, nhà máy hóa chất có thể thuộc C4, C5 hoặc cao hơn. Muối trong không khí (ion clorua) là tác nhân phá hủy lớp bảo vệ nhanh nhất. Inox 316, nhờ chứa khoảng 2–3% molypden, chịu clorua tốt hơn inox 304 nên thường được chọn cho vị trí hứng gió biển. Nhôm nhẹ, không gỉ đỏ, cũng là phương án đáng cân nhắc.

Lưu ý: ghép hai kim loại khác loại, như nhôm với thép, ở nơi ẩm sẽ gây ăn mòn điện hóa ngay chỗ tiếp xúc. Cần đệm cách ly hoặc bu-lông cùng vật liệu.

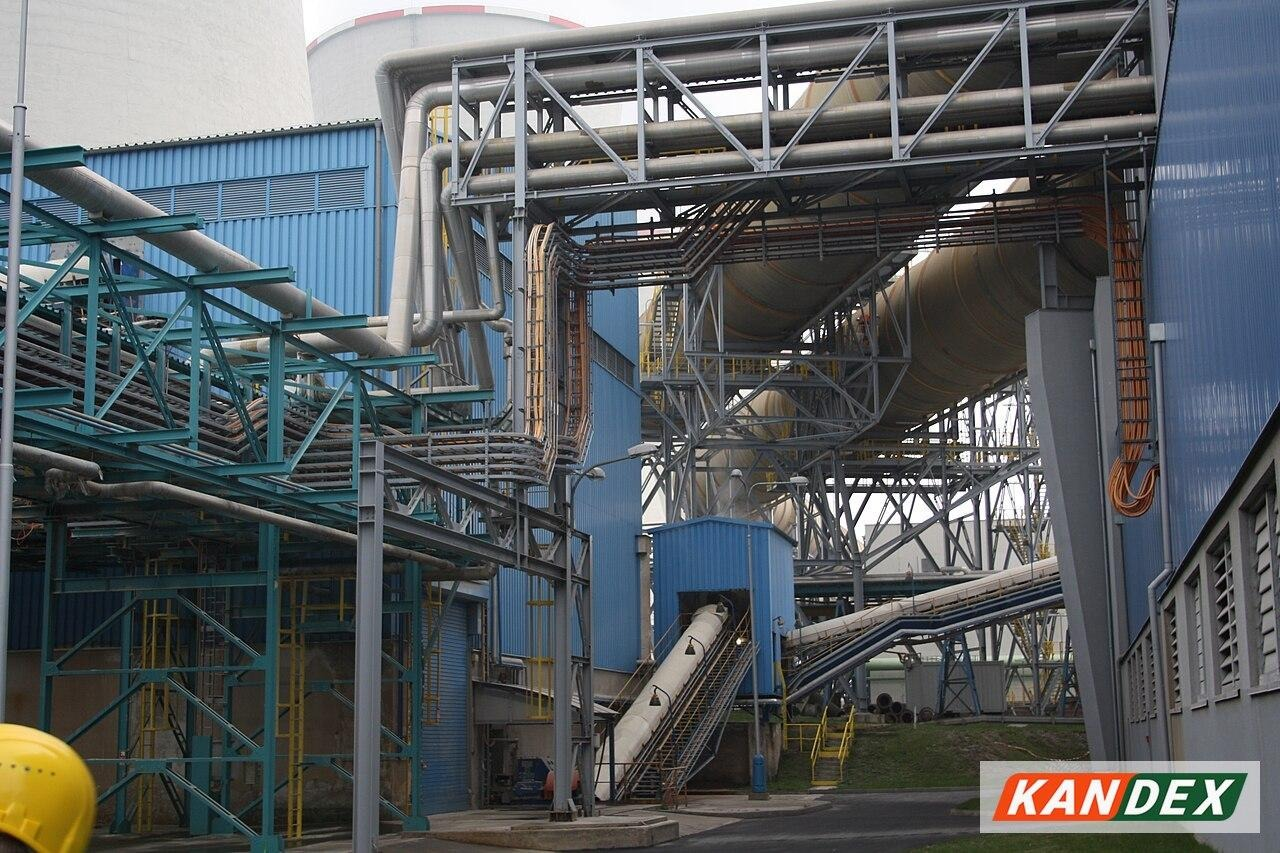

Tuyến thang cáp ngoài trời trong khu công nghiệp cần lớp phủ chịu được môi trường ăn mòn. Ảnh minh họa: Wikimedia Commons (CC0).

Bước 2: Tính kích thước và độ dày tôn từ danh sách cáp

Bề rộng và chiều cao

Kích thước nên xuất phát từ bảng thống kê cáp, không phải từ thói quen: mỗi tuyến có bao nhiêu sợi, cỡ sợi ra sao, xếp một hay nhiều lớp. Trên thị trường, bề rộng thông dụng nằm trong khoảng 100–600 mm, chiều cao thành 50–150 mm.

Cáp xếp quá chật sẽ nóng khi mang tải và khó kéo thêm, nên cần chừa phần trống để tản nhiệt và dự phòng.

Độ dày tôn

Cùng độ dày, máng càng rộng thì đáy càng dễ võng, nên khi tăng bề rộng, nhà sản xuất thường tăng độ dày hoặc dập thêm gân cứng. Nhịp treo, tức khoảng hở giữa các điểm đỡ, càng dài thì tôn càng phải dày.

Cách tối ưu chi phí

- Không dùng chung một quy cách "an toàn" cho mọi tuyến; tuyến nhánh nhẹ có thể dùng cỡ nhỏ, tôn mỏng hơn.

- Gom về ít kích thước nhất có thể để giảm số chủng loại phụ kiện và hàng tồn.

- Chỉ nâng cấp lớp phủ cho đoạn thực sự ra ngoài trời, không cần áp cho cả công trình.

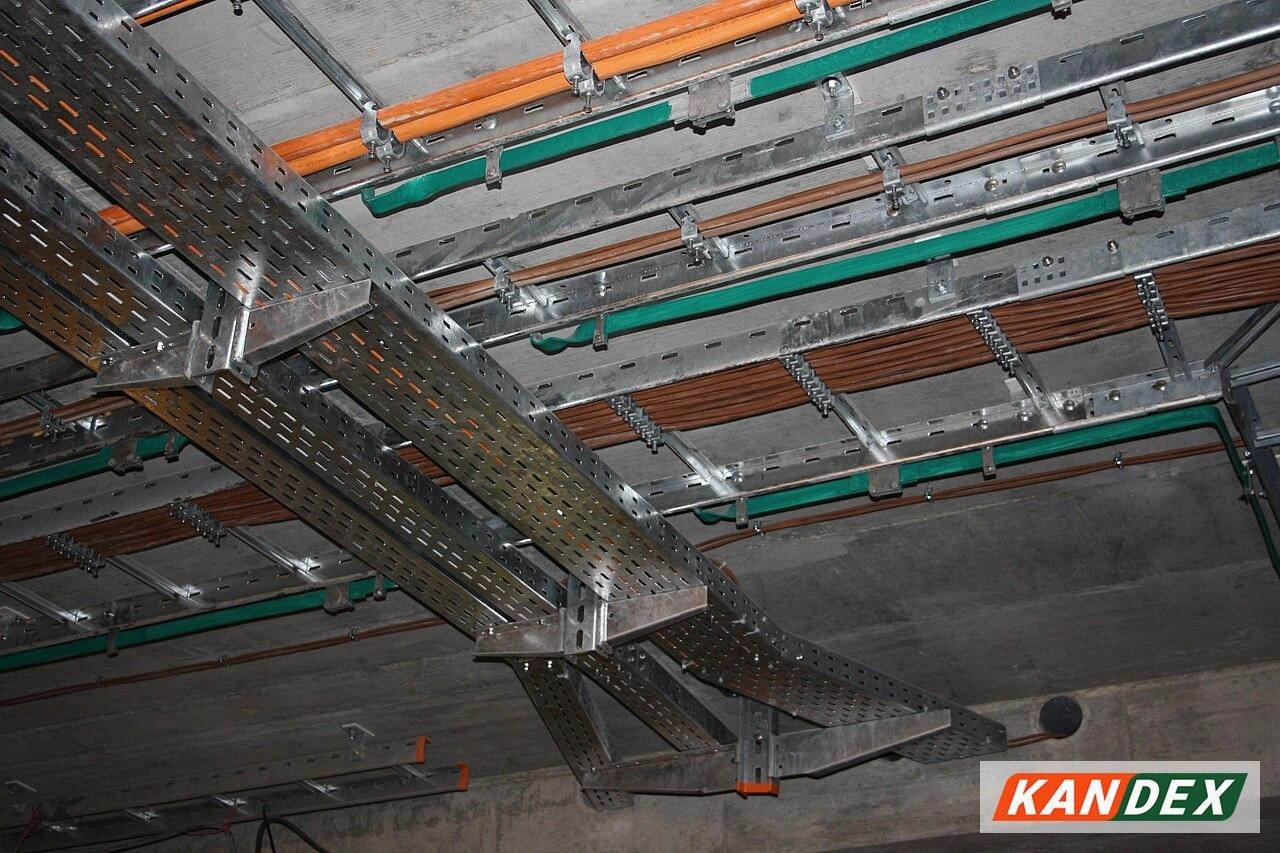

Kích thước máng nên tính từ số lượng và cỡ cáp thực tế trên từng tuyến. Ảnh minh họa: Wikimedia Commons (CC0).

Bước 3: Lập danh mục phụ kiện ngay từ bản vẽ

Mọi chỗ rẽ, đổi cao độ hay chia nhánh đều cần chi tiết riêng. Thiếu chi tiết, thợ thường tự cắt ghép tại chỗ, vừa mất thẩm mỹ vừa phá lớp phủ. Một danh sách phụ kiện thang máng cáp đầy đủ gồm bốn nhóm:

- Chi tiết đổi hướng: tê (ngã ba), thập (ngã tư), co rẽ ngang, co đứng lên và xuống, bộ giảm chuyển cỡ.

- Chi tiết nối và che: tấm nối thẳng, bu-lông, nắp đậy cho đoạn cần che chắn.

- Hệ treo đỡ: ty ren, thanh đỡ, ke góc, nở neo theo kết cấu trần hoặc tường.

- Tiếp địa: dây nối đất giữa các đoạn, nhất là với máng sơn, vì lớp sơn cách điện dễ cắt đứt mạch nối đất tại mối ghép.

Phụ kiện nên cùng vật liệu, cùng lớp phủ với thân máng. Một chiếc co tôn mạ sẵn lắp giữa tuyến nhúng nóng ngoài trời dễ trở thành điểm gỉ sớm nhất của cả tuyến.

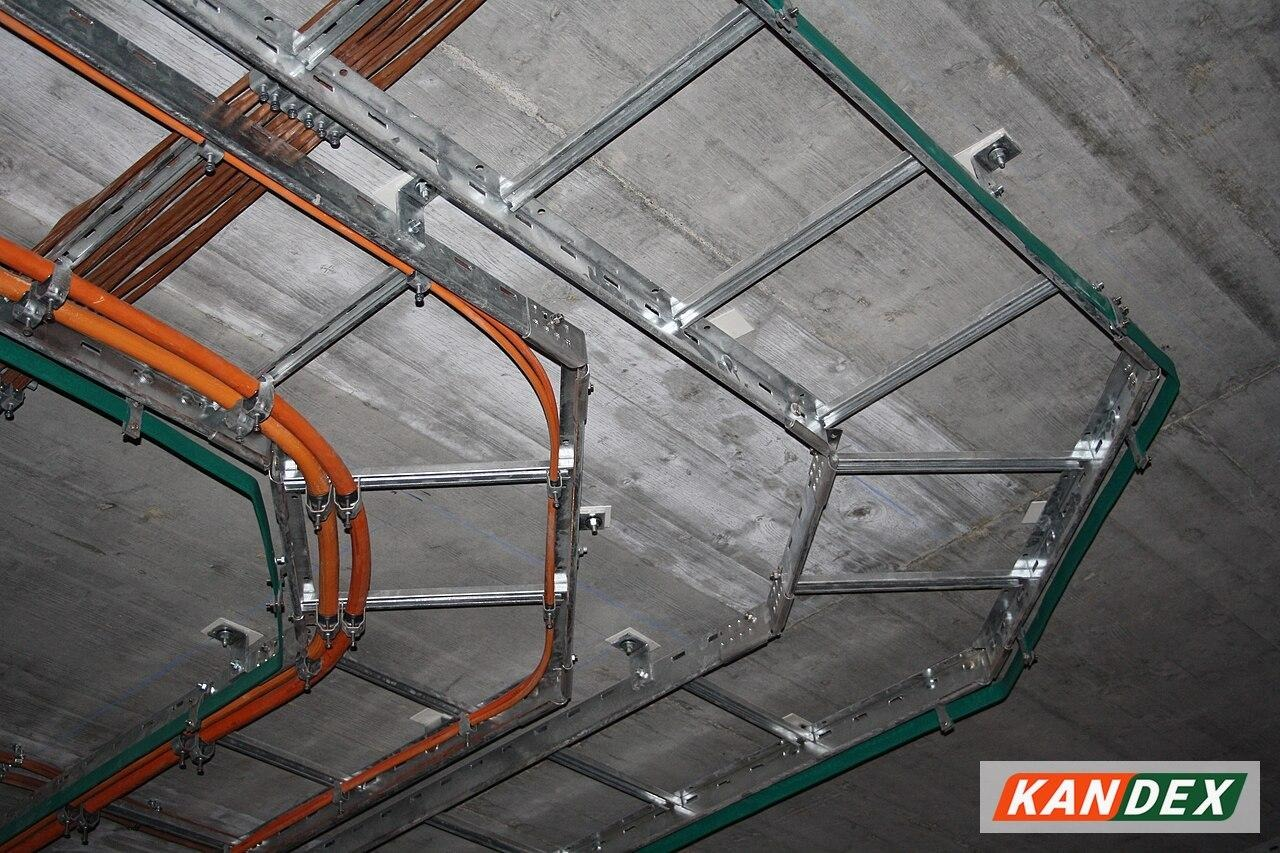

Co rẽ, ke đỡ và tấm nối cần đồng bộ vật liệu với thân thang cáp. Ảnh minh họa: Wikimedia Commons (CC0)

Bước 4: Kiểm tra hàng khi nhận

Nhìn bằng mắt khó phân biệt tôn 1,2 mm với tôn 1,5 mm, hay lớp kẽm dày với lớp kẽm mỏng. Vì vậy, biên bản nghiệm thu nên dựa trên số đo, không dựa trên cảm quan.

1. Đo độ dày tôn bằng thước cặp hoặc panme ở nhiều vị trí, so với con số ghi trong hợp đồng. Nên thống nhất trước là độ dày tính cả hay chưa tính lớp phủ.

2. Đo lớp phủ bằng máy đo độ dày lớp phủ cầm tay. Với hàng nhúng nóng, bề mặt phải phủ kín, không sót điểm đen, không vón cục ở lỗ đột.

3. Kiểm tra lớp sơn: màu đều, không chảy, không nứt ở mép gấp. Có thể yêu cầu thử độ bám dính bằng phương pháp cắt ô theo ISO 2409.

4. Xem chất lượng gia công: lỗ đột thẳng hàng, mép không còn ba-via sắc, các đoạn ghép khít mà không phải nắn.

5. Đối chiếu hồ sơ: CO, CQ, kết quả đo lớp phủ và thử tải phải khớp đúng lô, đúng quy cách đang giao.

Bước 5: Ưu tiên mua tại xưởng sản xuất

Với hàng kết cấu như thang máng cáp, mua trực tiếp từ nơi gia công mang lại nhiều lợi thế hơn so với mua qua nhiều lớp thương mại:

- Giá sát thực tế: không cộng dồn chiết khấu trung gian, dễ tách bạch chi phí vật tư và gia công.

- Làm theo bản vẽ: xưởng cắt, chấn theo số đo thực tế, bớt việc sửa chữa tại công trường.

- Đồng bộ một lô: đoạn thẳng và chi tiết rẽ nhánh ra cùng dây chuyền, cùng lớp phủ, ghép khớp hơn.

- Kiểm chứng được năng lực: người mua đến tận nơi xem máy móc và cách lưu hồ sơ từng lô.

Trên thị trường hiện có nhiều xưởng trong nước nhận gia công theo bản vẽ, ví dụ đơn vị sản xuất thang máng cáp Kandex. Dù chọn đối tác nào, nên yêu cầu báo giá ghi rõ vật liệu, độ dày, phương pháp phủ và danh mục phụ kiện để so sánh trên cùng một mặt bằng.

Mua tại xưởng giúp chủ đầu tư kiểm chứng năng lực sản xuất. Ảnh: nhà máy Kandex.

Không có lựa chọn rẻ nhất, chỉ có lựa chọn vừa đủ

Hệ thang máng cáp hợp lý là hệ đúng vật liệu cho từng vùng, đúng cỡ cho từng tuyến, đủ chi tiết từ đầu và nghiệm thu bằng số đo. Làm đủ năm bước, chủ đầu tư vừa tránh chi phí thay thế về sau, vừa không trả tiền cho những thông số công trình không cần. Bạn đọc muốn xem thêm quy cách các dòng vật tư cơ điện có thể tham khảo website của Kandex Việt Nam.
